12ｍマルチステージ
12ｍマルチステージ
必要資格
高所作業車：技能講習
高所作業車：技能講習
種類
- 高所作業車
- 車輌系
用途
- 建築工事
- 土木工事
- 道路工事
- トンネル関連
- プラント関連
製品詳細
|
12ｍマルチステージ
|
|||||
| 機種名 |
12ｍマルチステージ
|
12ｍマルチステージ |
12ｍマルチステージ |
12ｍマルチステージ（環境型） |
|
|---|---|---|---|---|---|
| メーカー |
アイチ |
タダノ |
アイチ |
タダノ |
|
|
型式 |
TZ12A |
AT-120SR |
TZ12C1RS |
AT-120SR |
|
|
バケット |
最大積載荷重（㎏） |
1000 |
1000 |
1000 |
1000 |
|
最大地上高（m） |
12 |
12 |
12 |
12 |
|
|
最大作業半径（m） |
6.0 |
9.8 |
9.8 |
9.8 |
|
|
内側寸法（長さ×幅）（m） |
3.7×1.69 |
3.0×1.55 |
3.08×1.77 |
3.0×1.55 |
|
|
スウィング角度（度） |
360 |
360 |
360 |
360 |
|
|
格納 |
後方 |
後方 |
後方 |
後方 |
|
|
ブーム |
長さ（m） |
3.685～8.995 |
3.68～8.88 |
3.7～9.0 |
3.68～8.88 |
|
アウトリガー
|
最大張出幅（㎜） |
3.450 |
3700 |
3620 |
3700 |
|
車 輌
|
全長Ａ（㎜） |
5575 |
6000 |
6340 |
6000 |
|
全幅Ｂ（㎜） |
1880 |
1880 |
1920 |
1880 |
|
|
全高Ｃ（㎜） |
3240 |
3180 |
3230 |
3180 |
|
|
燃料タンク（ℓ） |
75 |
100 |
100 |
100 |
|
|
架装シャーシ |
３ｔクラス |
3ｔクラス |
３ｔクラス |
3ｔクラス |
|
|
総重量(kg) |
7265 |
7085 |
7735 |
7085 |
|
|
商品コード
|
C512 |
C512 |
C512 |
C532 |
|
|
必要資格（高所作業）
|
技能講習 |
技能講習 |
技能講習 |
技能講習 |
|
|
必要資格（運転）
|
中型（8ｔ限定） |
準中型 |
中型（8ｔ限定） |
準中型 |
|
年式、メーカーにより多少異なります。
＊環境型とは・・・排ガス規制対応車輛となります。
| 安全装置 | |
| TZ12A | 油圧系安全装置、ｱｳﾄﾘｶﾞｰ張幅検知装置（AMCS）、作動停止ｽｲｯﾁ、ｷｬﾋﾞﾝ・ﾌﾞｰﾑ干渉防止装置、ﾌﾞｰﾑ作業床干渉防止装置、非常用ﾎﾟﾝﾌﾟ、旋回・旋回速度規制装置、音声通知装置、ｼﾞｬｯｷ・ﾌﾞｰﾑｲﾝﾀｰﾛｯｸ装置、ﾚﾊﾞｰｶﾞｰﾄﾞ、ﾚﾊﾞｰｶﾞｰﾄﾞ、ﾌｰﾄﾍﾟﾀﾞﾙ |
|---|---|
| TZ12C1RS | 油圧系安全装置、ﾌﾞｰﾑ・作業床干渉防止装置、ﾌﾞｰﾑ・ｷｬﾋﾞﾝ干渉防止装置、音声通知装置、ｱｳﾄﾘｶﾞ張出検知装置、起伏・旋回速度規制装置、作動停止ｽｲｯﾁ、下部優先ｽｲｯﾁ、非常用ﾎﾟﾝﾌﾟ、ｼﾞｬｯｷ・ﾌﾞｰﾑｲﾝﾀｰﾛｯｸ装置、上部操作ﾚﾊﾞｰｶﾞｰﾄﾞ、ﾌｰﾄｽｲｯﾁ |
| AT-120SR | 過負荷防止装置（AMC）、音声警報装置、車両・ブーム干渉防止装置、ブーム・デッキ干渉防止装置、フットスイッチ（デッキ部）、操作レバーガード、非常用ポンプ、緊急停止装置（表示灯付）、ジャッキインタロック装置、ブームインタロック装置、アウトリガインジケータ、油圧シリンダロック装置、油圧安全弁、水準器 |

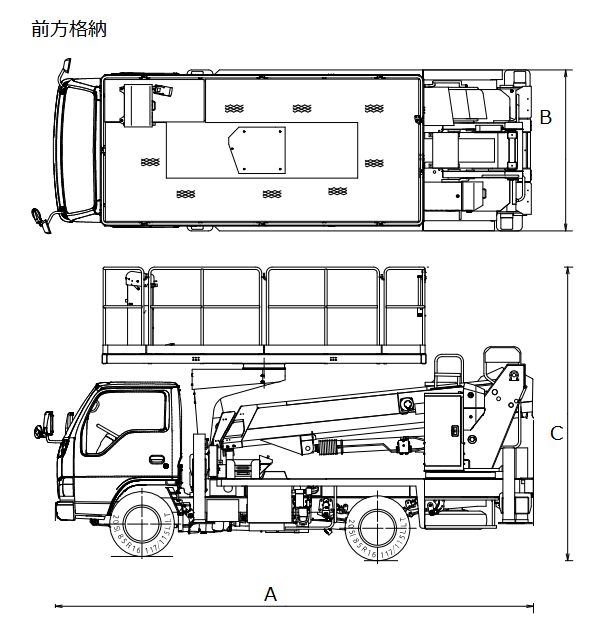

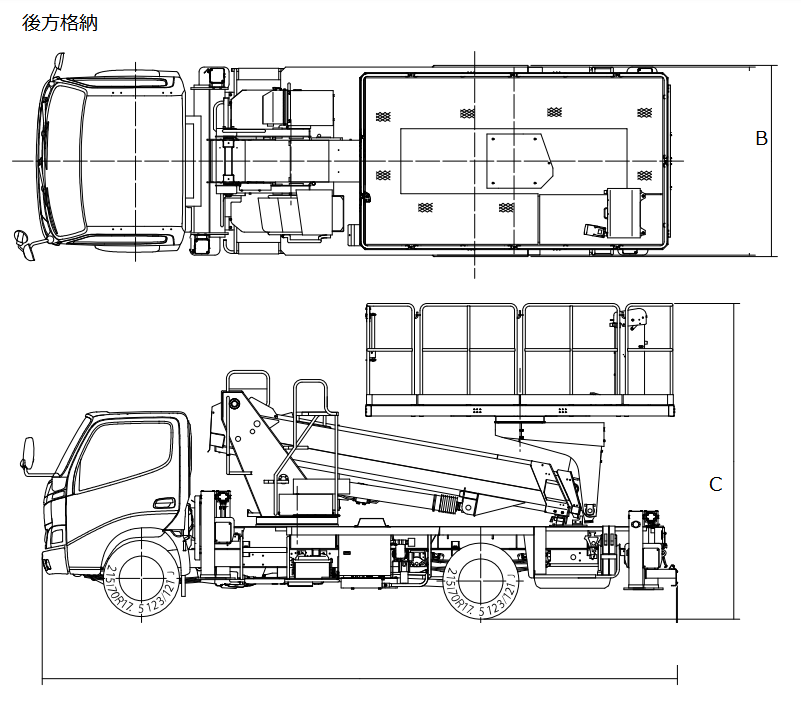

寸法図

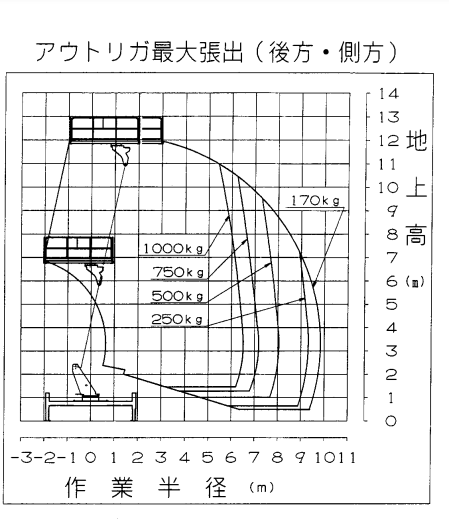

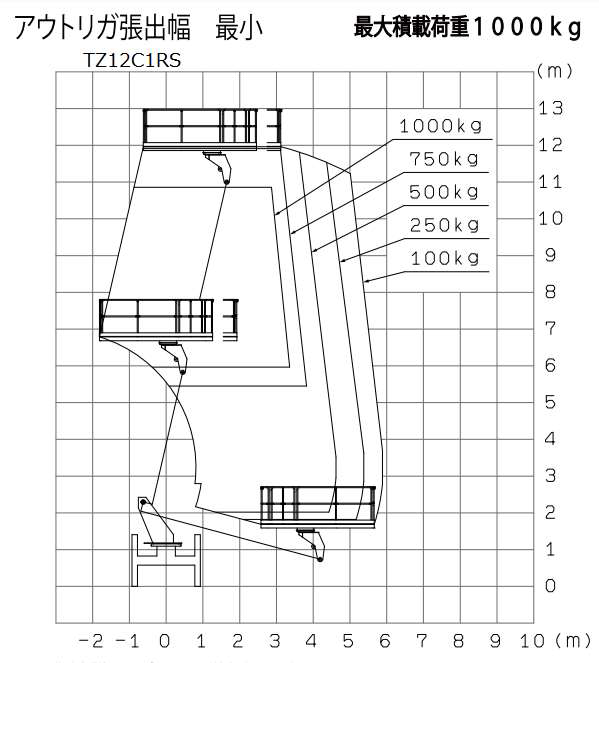

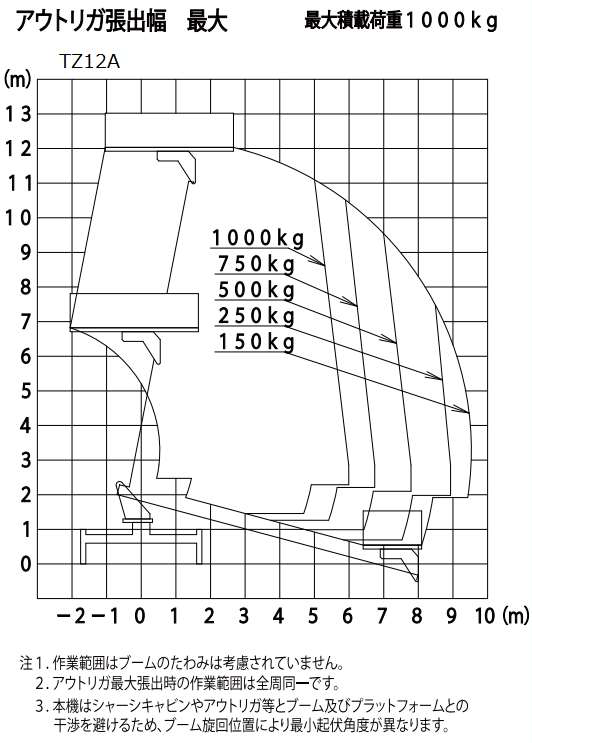

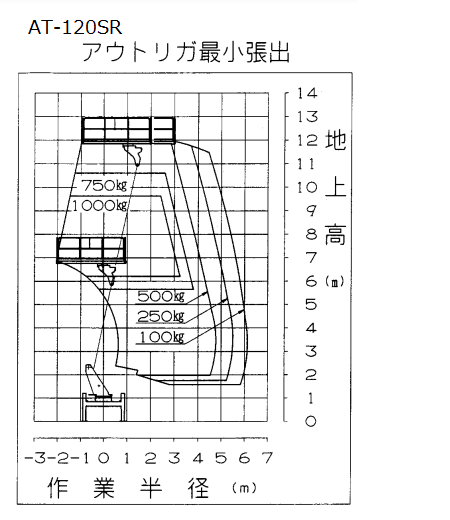

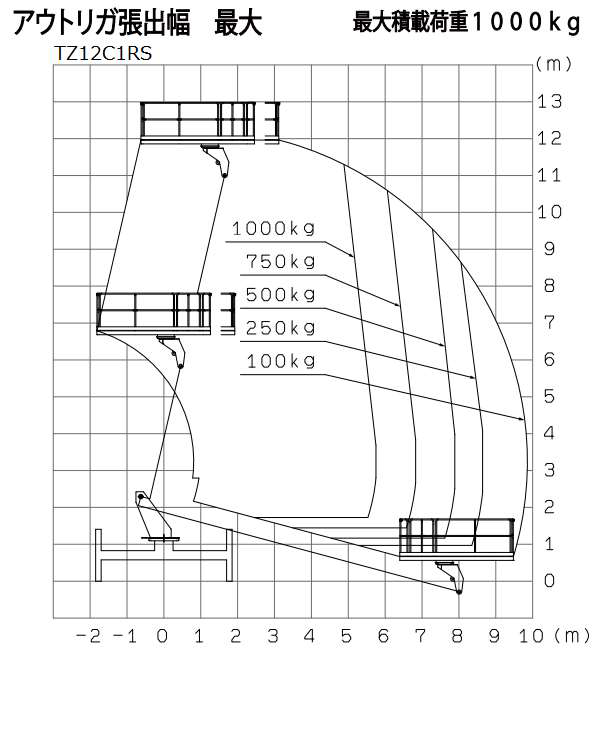

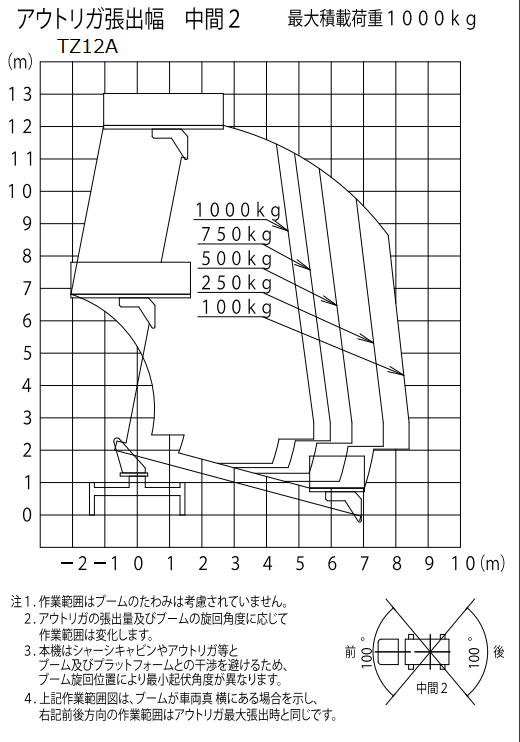

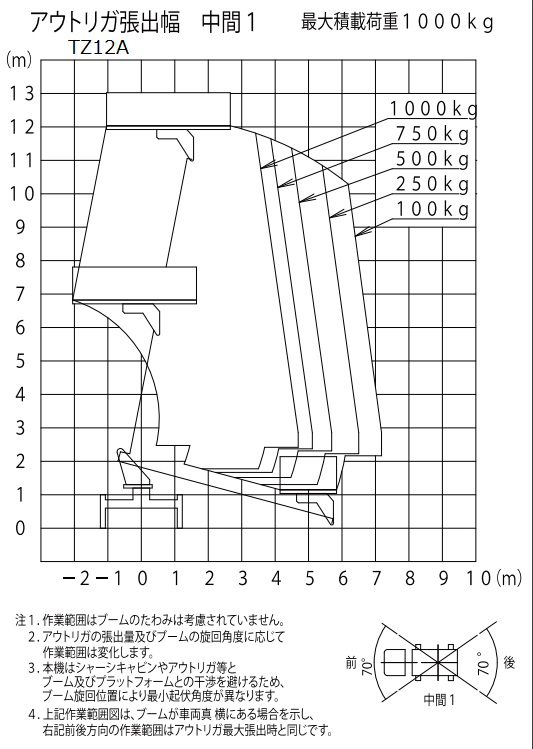

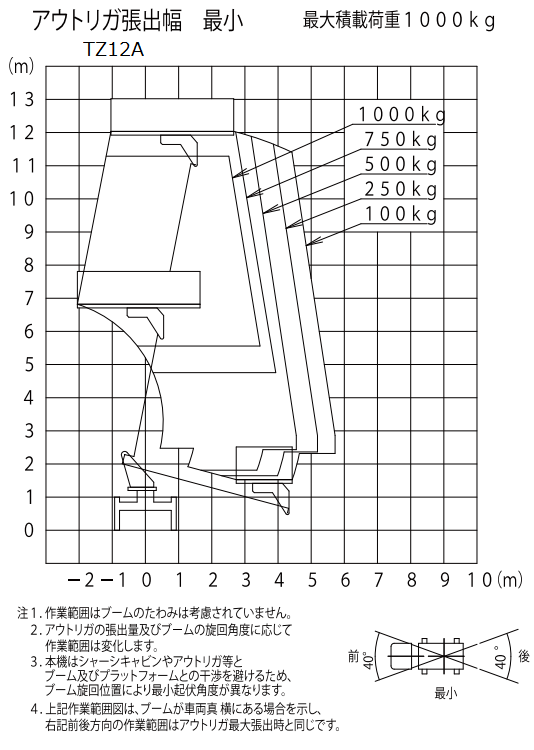

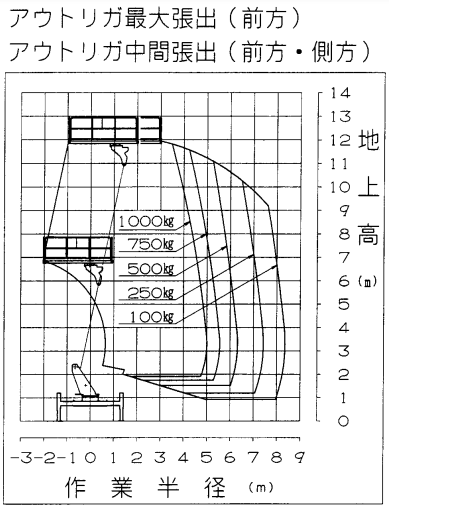

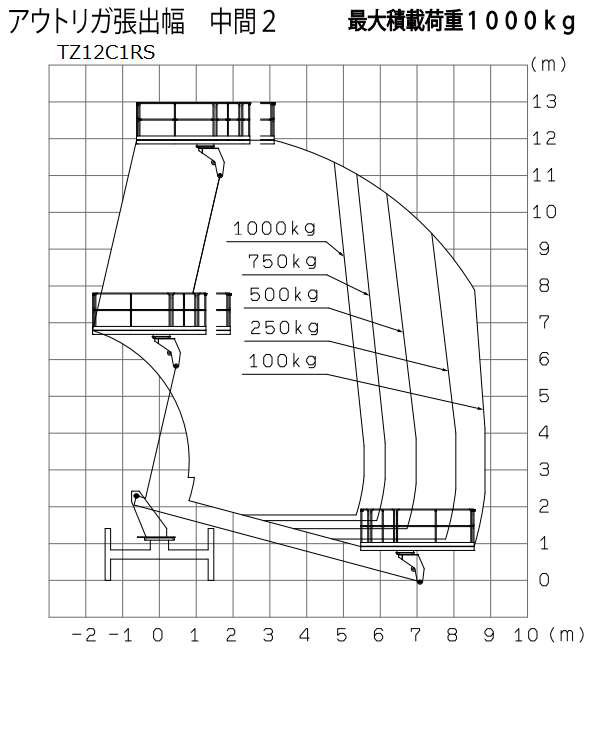

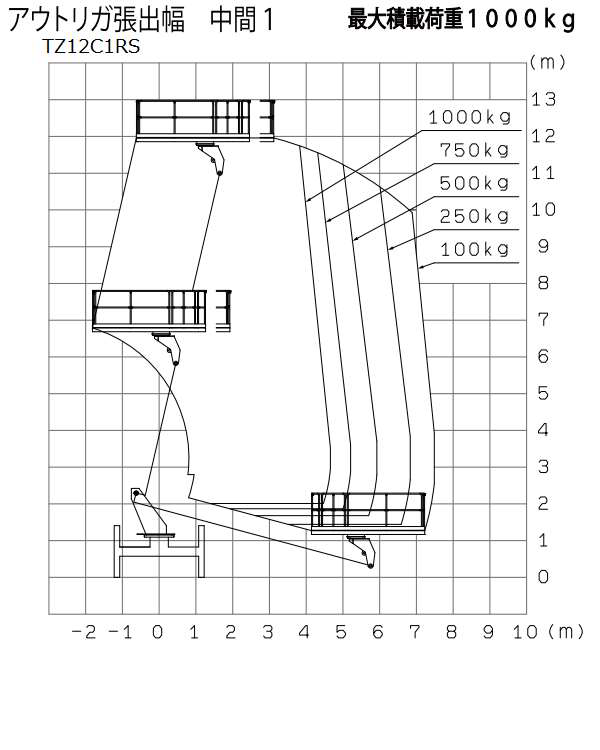

作業範囲図
