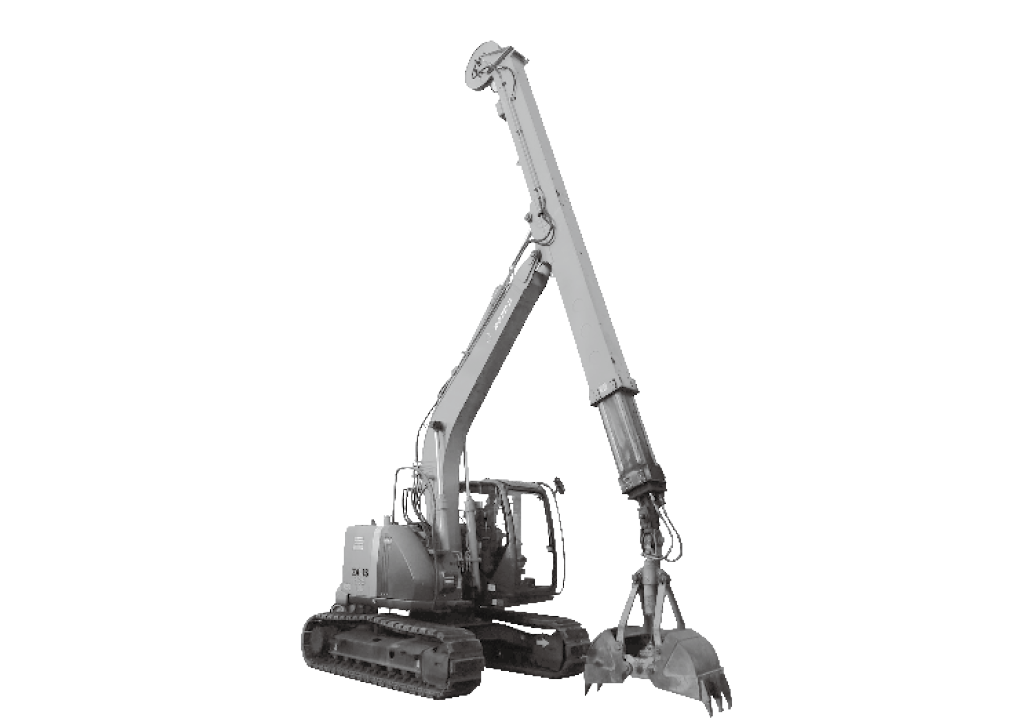

パイプクラム
油圧シリンダによる多段伸縮アームと
シェルプッシュ式クラムシェルの組合せでパワフルな掘削を実現。
油圧シリンダは内蔵型、破損が少なく
ロープの交換などのメンテナンスが不要。
シェルプッシュ式クラムシェルの組合せでパワフルな掘削を実現。
油圧シリンダは内蔵型、破損が少なく
ロープの交換などのメンテナンスが不要。
種類
- 掘削機械
- 特殊機械バックホー
用途
- 建築工事
- 土木工事
- 道路工事
- 解体工事
製品詳細
| パイプクラム | |||
| メーカー | 日立 | ||
|---|---|---|---|
| 型式 | ZX135U S-3 | ||
| フロント形式 | 全油圧3段式 | ||
| 標準バケット容量（山積）（m3） | 0.25 | ||
| 運転質量 （kg） | 16100 | ||
| 接地圧（kPa）/（kgf / cm2） | 51/0.51 | ||
| 型式 | 最大垂直掘削深さA（㎜） | 16500 | |
| 最大垂直掘削半径B（㎜） | 5970 | ||
| 最大作業半径C （㎜） | 8230 | ||
| 最大ダンプ高さD （㎜） | 5020 | ||
| 最小旋回半径E （㎜） | 3100 | ||
| 最小旋回姿勢の高さF（㎜） | 10360 | ||
| 全長G （㎜） | 11200 | ||
| クラムシェルバケット | 容量（m3） | 0.25 | |
| 質量 (kg) | 570 | ||
| 油圧力 （MPa）/（kgf / cm2） | 34.3/350） | ||
| 寸法 | 容量（m3） | 0.25 | |
| 全高A（㎜） | 1985 | ||
| 全開時高さB （㎜） | 1735 | ||
| 全閉時幅C （㎜） | 1100 | ||
| 全開時幅D （㎜） | 1495 | ||
| シェル幅E （㎜） | 685 | ||
本機の積込作業対象物（土砂）の密度は1800kg/m3以下です。
年式、メーカーにより多少異なります。

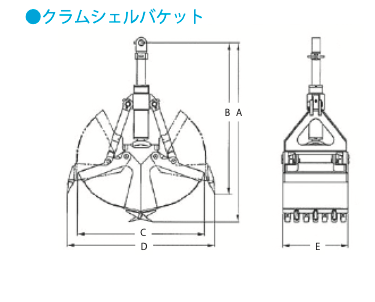

寸法図

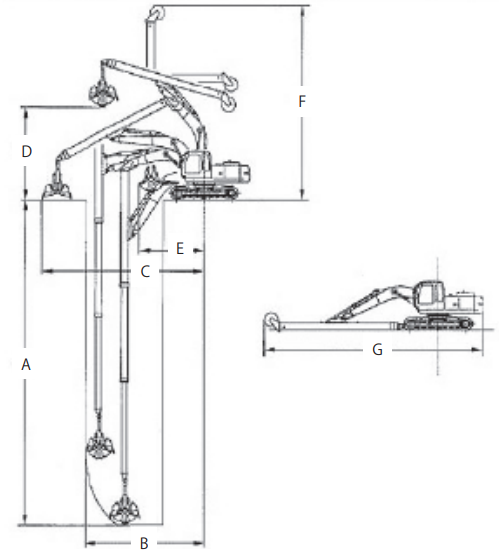

作業範囲図
