2t・3t・4tクレーン付トラック
説明
●建設資材の積荷・積降ろし・運搬作業や造園関係の植木や庭石の運搬に使用できます。
●ロングボディー車もありますので、長尺物の積込・運搬作業が楽にできます。
種類
- 車輌
- 車両
- クレーン付きトラック
用途
- 建築工事
- 土木工事
- 道路工事
- トンネル関連
- プラント関連
- 橋梁工事
- 解体工事
製品詳細
2t・3t・4tクレーン付トラック
|
車種 |
2tクレーン付トラック（3段・ロング） |
2tクレーン付トラック（3段）ラジコン付 |
2tクレーン付トラック（3段）ラジコン |
3tクレーン付トラック（3段）ラジコン付 |
4tクレーン付トラック（3段） |
4tクレーン付トラック（4段）ラジコン付 |
|
|---|---|---|---|---|---|---|---|
|
メーカー |
いすゞ |
日野 |
いすゞ |
日野 |
日野 |
いすゞ |
日野 |
|
排気量（c.c.） |
4334 |
4000 |
2999 |
4104 |
6630 |
5193 |
5120 |
|
出力（ps） |
123 |
136 |
150 |
136 |
170 |
190 |
190 |
|
全長Ａ（㎜） |
5990 |
5980 |
5990 |
5985 |
7710 |
7750 |
7710 |
|
全幅Ｂ（㎜） |
1880 |
1890 |
1890 |
1885 |
2230 |
2260 |
2230 |
|
全高Ｃ（㎜） |
2665 |
2520 |
2570 |
2580 |
2970 |
2940 |
2990 |
|
ホイルベースＤ（㎜） |
3360 |
3400 |
3360 |
3400 |
4350 |
4360 |
4350 |
|
荷台全長（㎜） |
3460 |
3700 |
3700 |
3700 |
5050 |
4950 |
5000 |
|
荷台全幅（㎜） |
1790 |
1790 |
1790 |
1790 |
2120 |
2140 |
2120 |
|
荷台地上高（㎜） |
1305 |
890 |
1030 |
1005 |
1090 |
1120 |
1120 |
|
あおり高（㎜） |
380 |
380 |
380 |
380 |
400 |
400 |
400 |
|
乗車定員（人） |
3 |
3 |
3 |
3 |
3 |
3 |
2 |
|
最大積載量（㎏） |
2000 |
2000 |
2000 |
3000 |
3350 |
2500 |
2400 |
|
車輌総重量（㎏） |
5475 |
5845 |
5855 |
6850 |
7995 |
7995 |
7990 |
|
最小回転半径（㎜） |
6700 |
6800 |
6300 |
7.2 |
6900 |
6500 |
6500 |
|
バッテリー |
75D23R×2 |
55D23L×2 |
80Ｄ26L×2 |
55D23L×2 |
65D23R×2 |
65Ｄ23Ｌ×2 |
65D23L×2 |
|
燃料タンク（ℓ） |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Ｅ/Ｇオイル（ℓ） |
10.5 |
6.5 |
7.5 |
6.5 |
12 |
11 |
9.4 |
|
冷却水（ℓ） |
12 |
14.2 |
6.7 |
14.2 |
15 |
18.5 |
17 |
|
タイヤ 前 |
205/85R16-117/115LLT |
205/85R16 |
205/85R16 |
205/85R16 |
225/90R17.5 |
225/90Ｒ17.5 |
225/90R17.5 |
|
〃 後 |
〃 |
〃 |
〃 |
205/85R16 |
〃 |
〃 |
〃 |

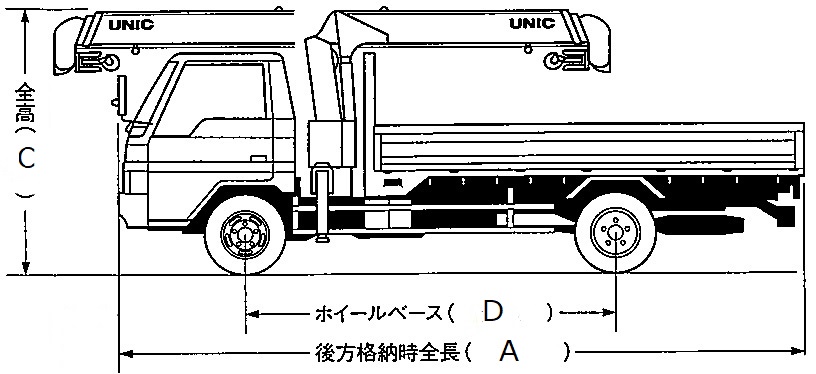

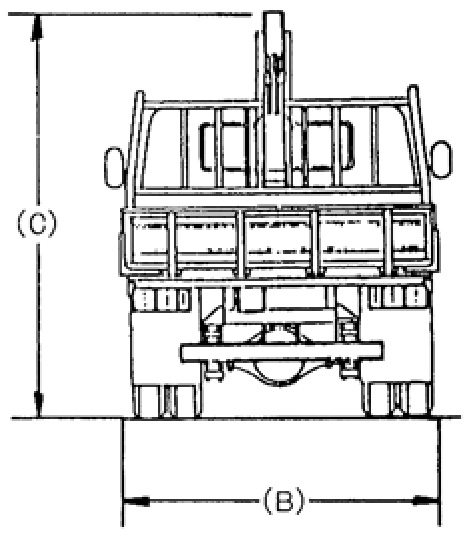

寸法図

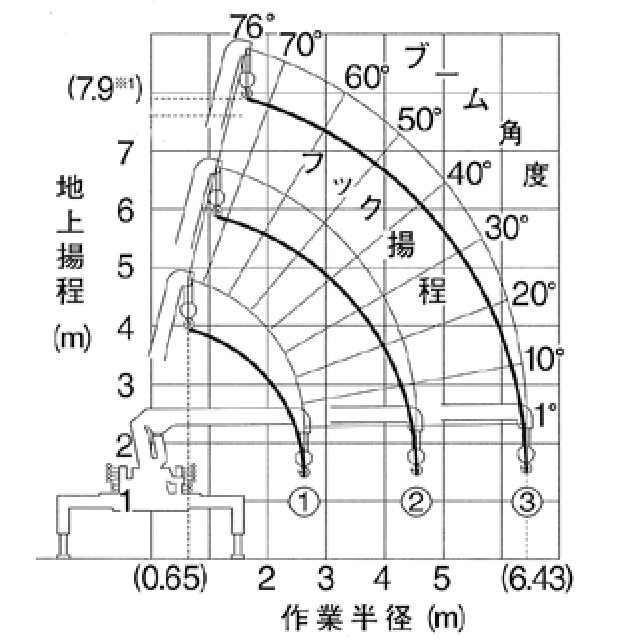

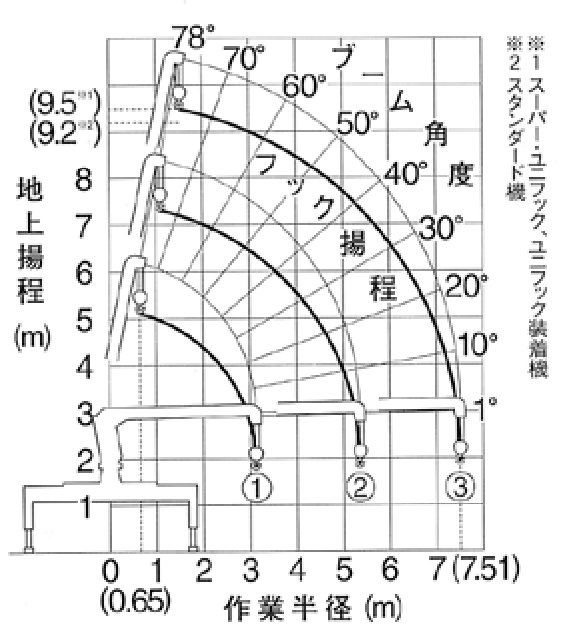

作業範囲図
| 2tクレーン付トラック・3段ブーム | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 作業半径（m）
使用ブーム |
0.65
〜1.6 |
1.8 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 5.5 | 6.43 |
| ①、①＋②（t） | 2.63 | 2.23 | 2.03 | 1.53 | 1.18 | 0.88 | 0.73 | 0.58（4.55m） | ||
| ①＋②＋③（t） | 1.23（2.80m） | 1.13 | 0.88 | 0.68 | 0.48 | 0.43 | 0.35 | |||
※鉄道架線下や電線下での作業用の作業範囲規制（セーフティ）タイプもあります。
| 4tクレーン付トラック・3段ブーム | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用ブーム | 作業半径（m）
ホイールベース |
0.65
〜2.6 |
2.7 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 7.51 |
| ①、①＋②
（t） |
4,200㎜以上 | 2.93 | 2.73 | 2.23 | 1.63 | 1.25 | 1.05 | 0.90 | 0.83（5.36m） | |||
| 4,200㎜未満 | 2.93（2.5m） | 2.68 | 2.08 | 1.60 | 1.25 | 1.05 | 0.90 | 0.78（5.36m） | ||||
| ①＋②＋③
（t） |
4,200㎜以上 | 2.33 | 2.08 | 1.63 | 1.25 | 1.05 | 0.88 | 0.75 | 0.66 | 0.54 | 0.50 | |
| 4,200㎜未満 | 2.33 | 2.05 | 1.53 | 1.18 | 1.00 | 0.83 | 0.75 | 0.66 | 0.54 | 0.48 | ||
※鉄道架線下や電線下での作業用の作業範囲規制（セーフティ）タイプもあります。 ※ラジコン付タイプもあります。
| 4tクレーン付トラック・4段ブーム | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用ブーム | 作業半径（m）
ホイールベース |
0.67
〜2.6 |
2.7 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 9.81 |
| ①、①＋②
（t） |
4,200㎜以上 | 2.93 | 2.63 | 2.28 | 1.73 | 1.33 | 1.08 | 0.93 | 0.78（5.46m） | |||||
| 4,200㎜未満 | 2.93 | 2.58 | 2.08 | 1.53 | 1.23 | 1.03 | 0.83 | 0.73（5.46m） | ||||||
| ①＋②＋③
（t） |
4,200㎜以上 | 2.33 | 2.13 | 1.68 | 1.33 | 1.08 | 0.93 | 0.78 | 0.68 | 0.50 | 0.45（7.63m） | |||
| 4,200㎜未満 | 2.33 | 2.03 | 1.48 | 1.18 | 1.03 | 0.83 | 0.73 | 0.63 | 0.50 | 0.45（7.63m） | ||||
| ①＋②＋③
＋④（t） |
4,200㎜以上 | 1.03 | 0.93 | 0.83 | 0.75 | 0.68 | 0.50 | 0.40 | 0.35 | 0.33 | ||||
| 4,200㎜未満 | 1.03 | 0.93 | 0.83 | 0.73 | 0.63 | 0.50 | 0.40 | 0.35 | 0.33 | |||||
※鉄道架線下や電線下での作業用の作業範囲規制（セーフティ）タイプもあります。 ※ラジコン付タイプもあります。
