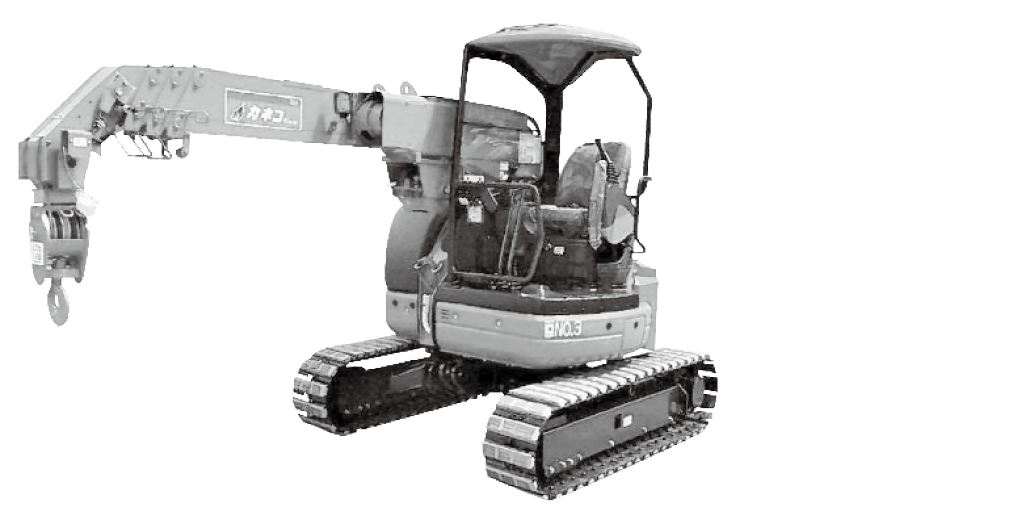

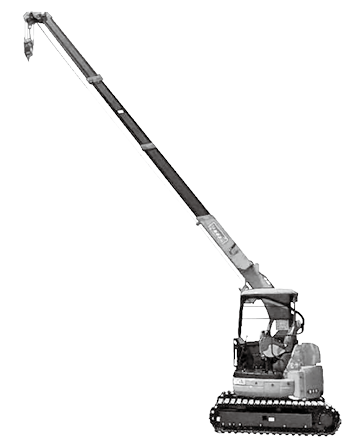

2.9ｔクローラークレーン
種類
- 荷役・揚重
- クレーン
- クローラークレーン
用途
- 建築工事
- 土木工事
- 道路工事
製品詳細
| 新型モニター |
|---|

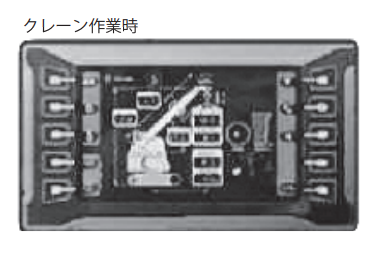

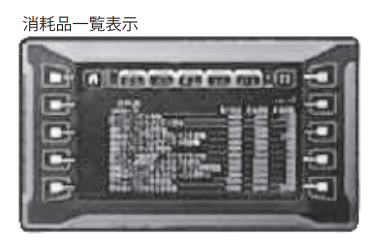

車体情報、モーメントリミッタ情報を一元化して表示できる新型モニ ターを採用。クレーン作業記録機能、消耗品の一覧表示など、機能が 大幅に充実しました。

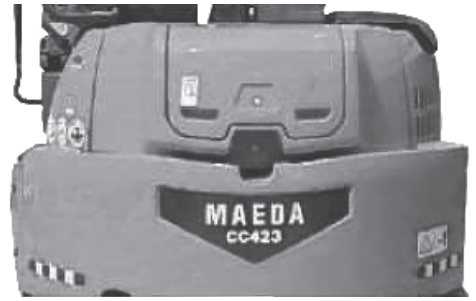

| 小扉付きマシナリーカバー |
|---|
マシナリーカバーが、ブーム起時にも開けられる小扉付きになりました。
| 2.9ｔクローラークレーン | ||
| メーカー | マエダ | |
|---|---|---|
| 型式 | CC423S-1 | |
| 最大定格総荷重(t)×作業半径（ｍ） | 2.93×1.5 | |
| 最大作業半径 （ｍ） | 8.38 | |
| 最大地上場程 （ｍ） | 9.46 | |
| 巻上装置 | 巻上ロープ | IWRC 6×WS（26） 0/0 裸B種 42.4kN φ8×73ｍ |
| 方式 | 斜板式アキシャルピストンモーター駆動、無段変速、自動ブレーキ内蔵（摩擦板式）、遊星歯車減速式、溝付ドラム | |
| 伸縮装置 | ブーム長さ （m） | 3.180～5.030～6.870～8.710 |
| ブーム形式 | 5角形断面、油圧自動伸縮、4段
（2段目：順次伸縮、3・4段目：同時伸縮） |
|
| 方式 | 順次伸縮油圧複動シリンダ2本
（油圧自動ロック装置付） ＋ワイヤロープ伸縮装置1基 |
|
| 起動
装置 |
方式 | 複動油圧シリンダ直押式
（油圧自動ロック装置付） |
| 旋回
装置 |
方式 | 固定容量斜板式アキシャルピストンモータ駆動、無段変則 |
| 走行装置 | 走行方式 | 油圧2足モーター工藤、無段変速、自動ブレーキ内蔵、遊星歯車減速 |
| 登坂能力 | 20度 | |
| グローブ接地長（m） | 1650 | |
| 旋回方式 | 左右独立走行モーターによる | |
| 油圧装置 | 油圧ポンプ | 可変容量形ダブルピストンポンプ＋ギヤーポンプ＋トロコイドポンプ |
| 定格圧力 （MPa） | 24.5 | |
| 作動油タンク容量（L） | 28.5 | |
| 原動機 | 形式 | 水冷ディーゼル 3TNV88F-EPMBA（ヤンマー） |
| 定格出力 （Net） | 17.5kW/2400min-1[23.8PS/2400min-1] | |
| 総排気量 （L） | 1.642[1642cc] | |
| ハイアイドル回転数 | 2430±10min-1 | |
| 寸法・重量 | 全長×全幅×全高（mm） | 4020×1740×2415 |
| 運転整備質量 （kg） | 4200 | |
| 履帯中心距離×履帯幅（mm） | 1440×300 | |
| 安全装置 | 巻過防止装置、過巻下防止装置、過負荷防止装置、玉掛けワイヤロープ外れ止め、油圧安全弁、伸縮シリンダ油圧ロック装置、
起伏シリンダ油圧ロック装置、警報ブザー、機体過傾斜警報装置、三色回転灯、水準器、操作ロックレバー |
|
| 使用燃料/燃料タンク容量（L） | 軽油／42 | |
年式、メーカーにより多少異なります。
| ●定格総荷重表（kg） | （4本掛） | |||||||
|---|---|---|---|---|---|---|---|---|
| ブーム長
（m） 作業半径 （m） |
3.18 | 5.03 | 6.87 | 8.71 | ||||
| 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 走行吊 | 静止吊 | 走行吊 | |
| 1.50 | 2930 | 1465 | 2930 | 1465 | 1870 | 使用不可 | 1190 | 使用不可 |
| 2.00 | 1730 | 865 | 1710 | 855 | 1710 | 1190 | ||
| 2.50 | 120 | 600 | 1190 | 595 | 1190 | 1190 | ||
| 2.85 | 980 | 490 | 980 | 490 | 980 | 980 | ||
| 3.00 | 900 | 450 | 900 | 900 | ||||
| 3.50 | 720 | 360 | 720 | 720 | ||||
| 4.00 | 600 | 300 | 600 | 600 | ||||
| 4.50 | 500 | 250 | 500 | 500 | ||||
| 4.70 | 460 | 230 | 460 | 460 | ||||
| 5.00 | 430 | 430 | ||||||
| 5.50 | 370 | 370 | ||||||
| 6.00 | 330 | 330 | ||||||
| 6.54 | 290 | 290 | ||||||
| 7.00 | 260 | |||||||
| 7.50 | 235 | |||||||
| 8.00 | 215 | |||||||
| 8.38 | 200 | |||||||
※定格総荷重は、機械を水平堅土上に置いた場合の転倒荷重の78％以内、前方安定度は1.15以上の値です。
※実際に吊り上げ可能な荷重は、各表の値からフック等の吊り具の重量（2.93tフック90kg）を差し引いた値です。

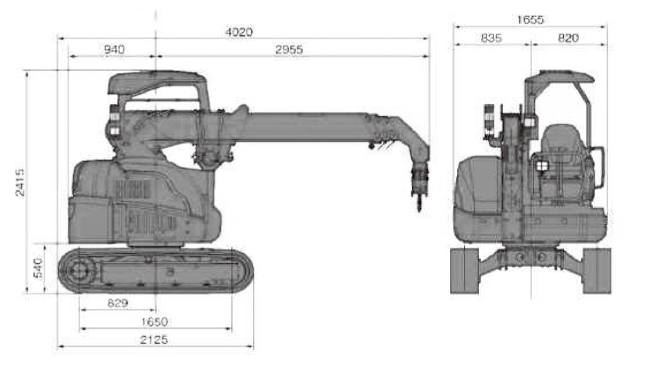

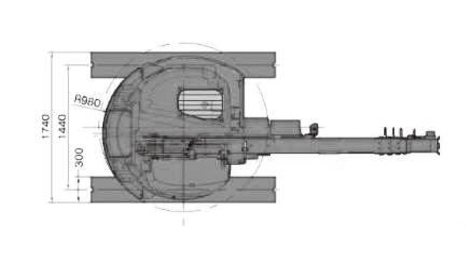

寸法図

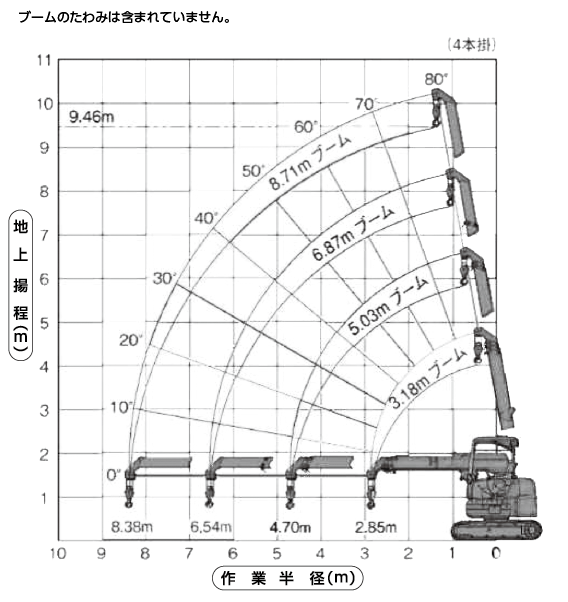

作業範囲図
