油圧ブレーカー

油圧ブレーカー_
油圧ブレーカー_SK045（0.2㎥）＋HB5G

SK045（0.2㎥）＋HB5G

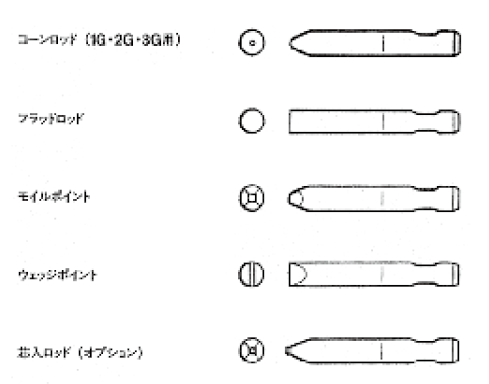

油圧ブレーカー_標準ロッドの種類

標準ロッドの種類

油圧ブレーカー_

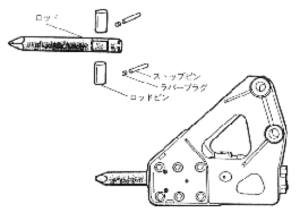

油圧ブレーカー_簡単なロッド交換 ロッドの交換はラバープラグを取り、ストップピンとロッドピンを抜き取るだけで簡単におこなえます。

簡単なロッド交換 ロッドの交換はラバープラグを取り、ストップピンとロッドピンを抜き取るだけで簡単におこなえます。

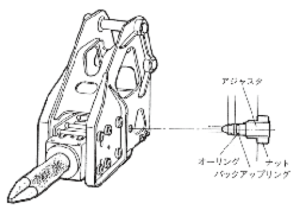

油圧ブレーカー_現場に合わせた打撃数に調整可能 ストロークアジャスタを回転調整するだけで打撃数を無段階に変えることができますので、現場の岩質に合った破壊力を発揮させることができます。（油量調整バルブでも打撃数を変えることができます。）

現場に合わせた打撃数に調整可能 ストロークアジャスタを回転調整するだけで打撃数を無段階に変えることができますので、現場の岩質に合った破壊力を発揮させることができます。（油量調整バルブでも打撃数を変えることができます。）

油圧ブレーカー_
油圧ブレーカー_SK045（0.2㎥）＋HB5G
油圧ブレーカー_標準ロッドの種類
油圧ブレーカー_
油圧ブレーカー_簡単なロッド交換 ロッドの交換はラバープラグを取り、ストップピンとロッドピンを抜き取るだけで簡単におこなえます。
油圧ブレーカー_現場に合わせた打撃数に調整可能 ストロークアジャスタを回転調整するだけで打撃数を無段階に変えることができますので、現場の岩質に合った破壊力を発揮させることができます。（油量調整バルブでも打撃数を変えることができます。）
解体現場・都市土木現場・砕石現場で活躍します。

説明

特長
●過酷な条件下で威力を発揮する、剛性を強化した新型ブラケット構造
●ダイナミックな破砕力を生み出す油圧・ガス圧併用作動方式
●高い作業効率を保証するバイブ作動機構

説明

各種ベースマシン（0.02〜0.7㎥）
の中から用途に応じて御注文下さい。

種類

  • 掘削・整地・運搬
  • アタッチメント

用途

  • 建築工事
  • 土木工事
  • 道路工事
  • 解体工事

製品詳細

主な用途

機種

 砕　石 鉱　山 土　　　　　木 建　築 工　場 水中作業

（特殊仕用）
大塊の小割 グリ石・ズリ石 道路工事 林道工事 岩盤掘さく ダム工事 トンネル工事 地下工事 河川工事 溝　　掘 建造物解体 ノロ・スラグ

取り
F-12

（0.4～0.45㎥）
HB15G

（0.5～0.65㎥）
F-20

（0.7～0.9㎥）
油圧ブレーカー
バケット容量 0.04～0.07㎥ 0.07～0.09㎥ 0.06～0.11㎥ 0.1㎥ 0.09～0.12㎥ 0.11～0.2㎥ 0.2～0.35㎥ 0.28～0.4㎥ 0.4～0.45㎥ 0.4～0.5㎥ 0.5～0.65㎥ 0.7～0.9㎥ 0.8～1.0㎥ 0.8～1.1㎥
型式 FX25 FX35 HB3G TNB-3ＭＢ FX45 HB5G F-9 FC90 F-12 FC120 HB15G F-20 FX220 FJX275
ブラケット 横型 横 横 縦 65 横型 横 縦 横 縦 横型 横 縦 横型 横 縦 横 縦 横型 ボックス型
全重量（ブラケット含む）（㎏） 90 131 150 160 175 175 290 280 430 470 450 750 790 775 1030 1095 1545 1625 1500 1705
本体重量（㎏） 56 80 100 110 110 170 270 270 440 430 605 860 840 925
全長（ロッドを含む）（㎜） 933 1073 1095 1295 1220 1130 1260 1495 1480 1610 1550 1860 1925 1866 2035 2180 2295 2400 2245 2512
全幅（㎜） 214 220 240 260 320 340 390 450 500 500 500 500
所要油圧（ℓ/min） 18～32 24～42 24～50 25～45 30～56 32～68 45～85 45～80 70～90 70～110 90～120 125～150 125～200 145～220
作動油圧（㎏/㎠） 10～14 12～16 110～130 10～15 12～16 120～140 130～150 12～15 140～160 16～18 150～170 160～180 15～18 16～18
打撃数（bpm） 600～1500 600～1300 550～1200 550～1000 600～1100 400～900 400～800 425～675 450～900 400～650 400～900 400～800 350～550 350～550
油圧ホース（㎜） 12 12 12 13 12 12 19 19 19 19 19 25 25 25
取付台車重量（t） 1.35～2.5 1.9～3.5 2.5～3.5 2.4～4.0 3～4.5 3.5～6 6～9 6～9 9～12 9～14 12～18 18～25 19～22 19～30

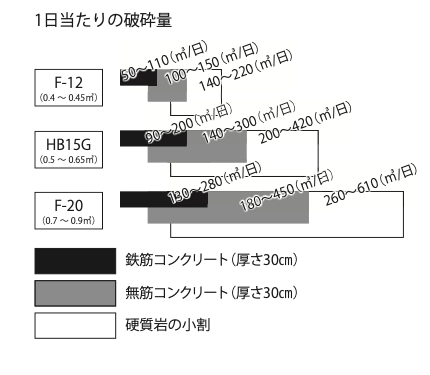

1日当たりの破砕量（㎥/日）

型式 FX25 FX35 HB3G TNB-3ＭＢ FX45 HB5G F-9 FC90 F-12 FC120 HB15G F-20 FX220 FJX275
無筋コンクリート（厚さ30㎝） 13〜22 18〜33 15〜30 15〜30 27〜45 25〜50 35〜80 55〜85 100〜150 110〜150 140〜300 180〜450 200〜480 210〜550
鉄筋コンクリート（厚さ30㎝） 10〜15 9〜20 − 10〜25 10〜15 − 20〜50 10〜15 50〜110 10〜15 90〜200 130〜280 150〜300 200〜400
硬質岩の小割 3〜5 − − 8〜40 3〜5 − 20〜40 3〜5 140〜220 3〜5 200〜420 260〜610 280〜650 380〜750

標準ロッドの使用

型式 FX25 FX35 HB3G TNB-3ＭＢ FX45 HB5G F-9 FC90 F-12 FC120 HB15G F-20 FX220 FJX275
ロッド径（㎜） 45 52 60 58 60 75 90 90 105 105 120 135 135 140
ロッド全長（㎜） 460 510 560 600 560 640 750 840 1000 1090 1100 1200 1250 1310
ロッド重量（㎏） 5 8 11 10 11 21 34 36 65 68 90 125 128 140

年式、メーカーにより多少異なります
