19.5m・22mスカイマスター
種類
- 高所作業車
- 車輌系
用途
- 建築工事
- 土木工事
- トンネル関連
- プラント関連
- 橋梁工事
製品詳細
| 18.5m・22mスカイマスター | ||||
| 車種 | 19.5mスカイマスター
（屈伸） |
22m
スカイマスター |
||
|---|---|---|---|---|
| メーカー | タダノ | アイチ | タダノ | |
| 型式 | AT195CG | SK22A | AT220TG | |
| バケット | 最大積載荷重（㎏） | 200 | 200 | 200 |
| 最大地上高（m） | 19.6 | 22.1 | 22.3 | |
| 最大作業高（m） | 21.6 | 24.1 | 24.3 | |
| 最大作業半径（m） | 11.1 | 14.6 | 14.4 | |
| 内側寸法（長さ×幅）（m） | 1.2×0.8 | 1.2×0.7 | 1.2×0.7 | |
| スウィング角度（度） | 左95〜右95 | 左95〜右100 | 左97〜右103 | |
| 旋回角度（度） | 360連続 | 360連続 | 360連続 | |
| ブーム | 長さ（m） | 6.55〜15.27＋3（折曲） | 6.8〜20.6 | 6.85〜20.92 |
| 上げ速度 | -16°〜80°/35sec | -12°〜80°/50sec | -14°〜80°/50sec | |
| 伸ばし速度 | 8.72m/42sec | 13.8m/50sec | 14.07m/50sec | |
| アウトリガー | 最大張出幅（㎜） | 〜3700 | 〜3700 | 〜4100 |
| 車 輌 | 総重量（㎏） | 6970 | 7735 | 7135 |
| 全長Ａ（㎜） | 6800 | 7350 | 7450 | |
| 全幅Ｂ（㎜） | 1880 | 1890 | 2050 | |
| 全高Ｃ（㎜） | 3250 | 3140 | 3350 | |
| 燃料タンク（ℓ） | 100 | 100 | 100 | |
| 架装シャーシ | 4.0tクラス | 3tクラス | 3.5tクラス | |
年式、メーカーにより多少異なります。
| 安全装置 | |
| AT195CG | AMC-3（作業範囲規制装着、ブーム・バスケット干渉防止機能付、自己診断機能付）、安全ベルト用ロープ掛け、フットスイッチ（バスケット部）、操作レバーガード、非常用ポンプ、緊急停止装置（表示灯付）、ジャッキインタロック装置、ブームインタロック装置、アウトリガインジケータ、油圧シリンダロック装置、シフトレバーインタロック装置、パーキングブレーキ警報装置、PTO切り忘れ警報装置、油圧安全弁、水準器 |
|---|---|
| SK22A | 油圧系安全装置（油圧安全弁、ジャッキ伸縮安全装置、ブーム起伏安全装置、ブーム伸縮安全装置、バスケット平衡安全装置）、停止スイッチ、フートスイッチ、アウトリガ−張幅検知式前後左右独立型作業範囲規制装置（AMCS）、旋回速度規制装置、起伏速度規制装置、手摺ガード、レバーガード、安全帯用ロープ掛け、非常用ポンプ、ジャッキインターロック装置、ブームインターロック装置、キャビン・ブーム干渉防止装置、バスケット・地面干渉防止装置、バスケット下面押付防止装置、バスケット過荷重防止装置 |
| AT220TG | AMC-3（作業範囲規制装着、ブーム・バスケット干渉防止機能付、自己診断機能付）、安全ベルト用ロープ掛け、フットスイッチ（バスケット部）、操作レバーガード、非常用ポンプ、緊急停止装置（表示灯付）、ジャッキインタロック装置、ブームインタロック装置、アウトリガインジケータ、油圧シリンダロック装置、シフトレバーインタロック装置、パーキングブレーキ警報装置、PTO切り忘れ警報装置、油圧安全弁、水準器 |

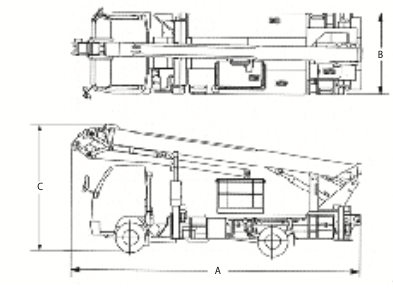

寸法図
作業範囲図
